波動スピーカーもどきを作る。
ひさしぶりに波動スピーカーもどきを作りたくなった。
材料は前回同様で塩ビ管。
スピーカはフォステクス製8cmフルレンジ。
以前MDFで作ったスピーカーエンクロージュアに使ったスピーカーユニット。

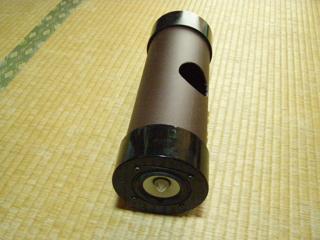

左の写真は完成したスピーカー。
なお、分解・改造・調整は自己責任の上で行ってください。
材料
100mmのVUキャップ2個と塩ビ管30cm。VUキャップに80mmの穴を開ける。
塩ビ管を加工
塩ビ管の真ん中に60mmの穴を開け、穴の90度下に5mmの穴を4つ開ける。
塩ビ管に100円ショップで売っていた皮っぽいシールを貼り、VUキャップは黒で塗装した。
組み立て
スピーカー端子を取り付け、VUキャップをはめ込み、スピーカケーブルを取り付け、スピーカーユニットネジ止めして完成です。
図面
簡単な図面を作成しました。
